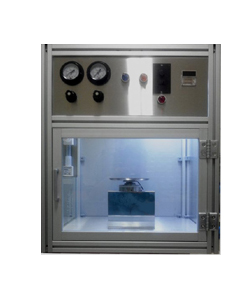

JSP-1515 스프레이 코터

성능 및 사양:
-Maximum sample size : 150 x 150 mm
-Thickness of coating: 20nm-100micron
-Uniformity : > 95%
-Transfer Efficiency : > 95%
-XYZ servo motor system
-The moving distance of the Z-axis :10~100mm
-X-axis and Y-axis movement speed: 1-200mm/s
-XYZ servo motion system
-The moving distance of the Z-axis :10~100mm
-X-axis and Y-axis movement speed: 1-200mm/s
-Control : 10인치 터치 스크린 ,PLC

Reliability
.Anodized aluminum and All polished stainless 304 construction
.Exhaust port
.Optional UV and NIR curing
.1 년간 품질 보증

.고객에 대한 무제한 application 제공

■ 용도
초음파 스프레이 코팅 시스템은 연구 개발용 벤치탑 코팅 시스템입니다.,
XYZ 서보 모터 시스템포함,
연속 액체 공급 시스템 및 진공 옵션이 포함된 가열판을 포함.
연료전지, 태양전지, 유리코팅, TCO, 전자제품 등 나노미터 크기의
균일한 박막코팅 가능.

■ 규격
- Maximum sample size : 150 x 150 mm
- Thickness of coating: 20nm-100micron
- Nozzle : Droplet Size: 10-40μm , Spray Width : 5-20 mm
- Flow rate : 0.1-5 ml/min
- Liquid Viscosity ( cps ) : < 30
- Solid Particle Size in Suspensions (μm) : < 20
- Ultrasonic generator control step size(digital): 0.01w
- Uniformity : > 95%
- Transfer Efficiency : > 95%
- XYZ servo motor system
- The moving distance of the Z-axis :10~100mm
- X-axis and Y-axis movement speed: 1-200mm/s
- The range of air pressure: 0.01 ~ 0.05Mpa
- The control range of the ultrasonic generator's power : 5.50W
- Liquid Delivery : Precision syringe pump
- Laser light for positioning of nozzle
- Control : 10인치 PLC & touch screen
- Power Input : 220VAC, 50/60Hz 성(부속품 포함)

1. 제품본체 2. 초음파노즐 3. 시린지펌프 4. 히팅플레이트 5. 초음파 발진기

용도
초음파 스프레이 코팅 시스템은 연구 개발용 벤치탑 코팅 시스템입니다.,
XYZ 서보 모터 시스템포함,
연속 액체 공급 시스템 및 진공 옵션이 포함된 가열판을 포함.
연료전지, 태양전지, 유리코팅, TCO, 전자제품 등 나노미터 크기의
균일한 박막코팅 가능.

■ 규격
- Maximum sample size : 300 x 300 mm
- Thickness of coating: 20nm-100micron
- Nozzle : Droplet Size: 10-40μm , Spray Width : 5-20 mm
- Flow rate : 0.1-5 ml/min
- Liquid Viscosity ( cps ) : < 30
- Solid Particle Size in Suspensions (μm) : < 20
- Ultrasonic generator control step size(digital): 0.01w
- Uniformity : > 95%
- Transfer Efficiency : > 95%
- XYZ servo motor system
- The moving distance of the Z-axis :10~100mm
- X-axis and Y-axis movement speed: 1-200mm/s
- The range of air pressure: 0.01 ~ 0.05Mpa
- The control range of the ultrasonic generator's power : 5.50W
- Liquid Delivery : Precision syringe pump
- Laser light for positioning of nozzle
- Control : 10인치 PLC & touch screen
- Power Input : 220VAC, 50/60Hz 성(부속품 포함)

1. 제품본체 2. 초음파노즐 3. 시린지펌프 4. 히팅플레이트 5. 초음파 발진기

용도
초음파 스프레이 코팅 시스템은 연구 개발용 벤치탑 코팅 시스템입니다.,
XYZ 서보 모터 시스템포함,
연속 액체 공급 시스템 및 진공 옵션이 포함된 가열판을 포함.
연료전지, 태양전지, 유리코팅, TCO, 전자제품 등 나노미터 크기의
균일한 박막코팅 가능.

■ 규격
- Maximum sample size : 500 x 500 mm
- Thickness of coating: 20nm-100micron
- Nozzle : Droplet Size: 10-40μm , Spray Width : 5-20 mm
- Flow rate : 0.1-5 ml/min
- Liquid Viscosity ( cps ) : < 30
- Solid Particle Size in Suspensions (μm) : < 20
- Ultrasonic generator control step size(digital): 0.01w
- Uniformity : > 95%
- Transfer Efficiency : > 95%
- XYZ servo motor system
- The moving distance of the Z-axis :10~100mm
- X-axis and Y-axis movement speed: 1-200mm/s
- The range of air pressure: 0.01 ~ 0.05Mpa
- The control range of the ultrasonic generator's power : 5.50W
- Liquid Delivery : Precision syringe pump
- Laser light for positioning of nozzle
- Control : 10인치 PLC & touch screen
- Power Input : 220VAC, 50/60Hz 성(부속품 포함)

1. 제품본체 2. 초음파노즐 3. 시린지펌프 4. 히팅플레이트 5. 초음파 발진기
