멀티 미니 드릴　AC-D12


●손에꽉잡히는 소형 경량에도 불구하고, 하이 스피드＆하이파워를 자랑하는 미니 드릴 그러나 토크는, AC-D7의 2배입니다. 과부하 보호 회로 내장, 회전수를 50%까지 조정 할 수 있는 스피드 콘트롤러 부착등, 높은 기능을 보여줍니다 사양 ■정격전압 /AC100V 50/60Hz ■정격소비 전력 /60W ■정격토르크 /300g/cm ■정격시간/30분 ■무부하 회전수/11, 000r.p.m. ■사용 척사이즈 /0. 5∼4.0mmφ ■외형 치수/42φ×180mm ■중량 /500g ■척 개폐 치구

AC-D12용 스탠드 SDS-9 사양 ■전원 /AC100V 50Hz/60Hz ■스탠드 본체/지주 높이 230mm ■테이블/폭 190×안길이 230×높이 20mm ■스트로크 깊이 /160mm ■중량/1, 720 g(드릴별) ■드릴 홀더를 30·기울일 수가 있습니다.

AC-D12용 플렉시블 샤프트 FS-12 콜렛트 척4부속 1.0 mm(0.5∼1.1 mm대응) 1.7 mm(1.2∼1.7 mm대응) 2.4 mm(1.8∼2.4 mm대응) 3.0 mm(2.5∼3.1 mm대응) ●미세 가공도 자유자재. 사양 ■전체신길이 630mm 80g ■허용 회전수 max. 20,000r.p.m

SDS-88(스탠드/모터/테이블 포함)


1.27 mm피치로 스루홀 할 수 있는 미니 드릴 세트 【사양】＜모터 유니트＞ ■최대장 /160mm ■무부하 회전수/3, 500∼30,000 r.p.m 가변 ■핸드 부분 부외형태/15φ 　 ■모터 부외형태/23. 4φ ■사용 드릴 축 지름:3.175 / 2.35mmφ ■토크 /140g/cm ■중량 /200g ＜스탠드 유니트＞ ■전원 /AC100V 30VA 50Hz/60Hz ■파워 유니트 외형/폭 93×안길이 115×높이 115× 　　　　　　　　　 홀더 77mm ■테이블 외형/폭 190×안길이 230×높이 20mm ■스트로크의 깊이 /160mm ■중량/4, 000g ■무부하 회전수/3, 500∼30,000 r.p.m 가변 ＜XY테이블 유니트＞ ■외형/폭 250×안길이 270×높이 60mm ■테이블 이동량/X축±55 스텝 Y축±27 스텝 ■1 스텝/1. 27 mm(정밀도±0.1㎜이내) ■2 스텝/2. 54 mm(정밀도±0.1㎜이내) ■중량/2, 000g

SDS-8(XY 테이블 제외)모터 유니트/스탠드 유니트 결합세트

XY-5 XY테이블 유니트 ●XY방향으로 정확한 하프 피치를 연속으로 보낼 수 있습니다. 스탠드 본체에 파워 유니트를 내장, 모터의 회전수를 약 3,500∼30,000 r.p.m의 범위로 가변 할 수 있습니다. 또, 퀵 책킹 방식으로, 드릴 비트의 착탈이 간단. 레버는 좌우 교체 가능 (왼손잡이라도 사용 용이). XY테이블을 수동으로 부드럽게 움직여 X와 Y의 양방향에 원스텝( 1.27 mm)씩 보낼 수가 있습니다. 강력한 파워와 고정밀 작업 가능

드릴날 모델명	치수 mmφ	용도
DBS-0. 4	0.4	D7,SDS88용
DBS-0. 5	0.5
DBS-0. 6	0.6
DBS-0. 7	0.7
DBS-0. 8	0.8
DBS-0. 9	0.9
DBS-1. 0	1.0
DBS-1. 1	1.1
DBS-1. 2	1,2

드릴날 모델명	치수 mmφ	용도

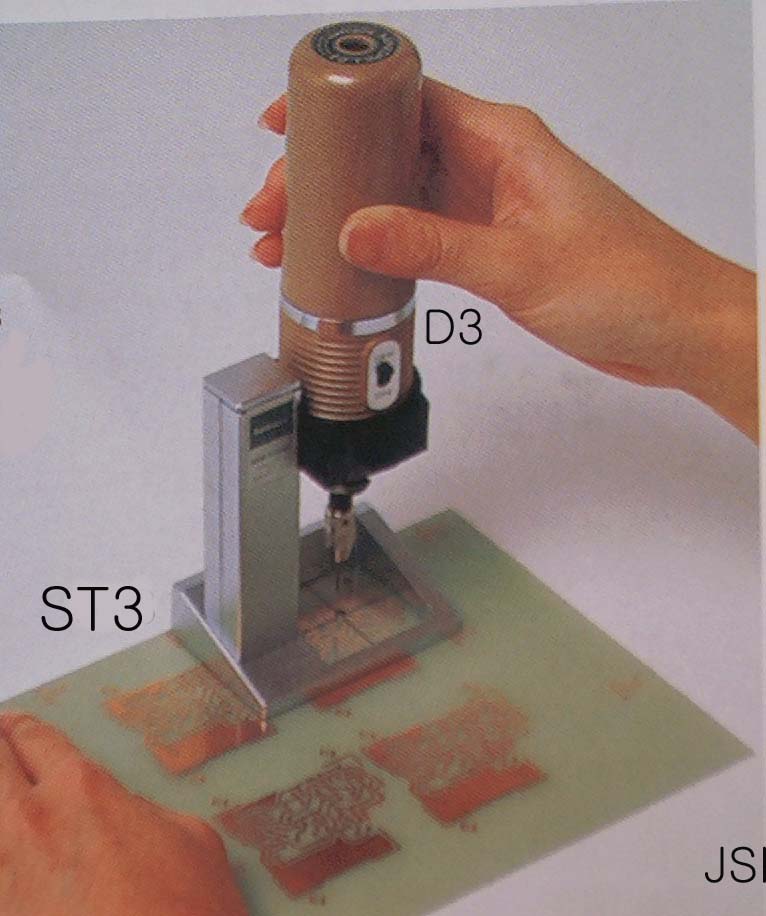

DB-0. 8	0.8	D3,D5용
DB-0. 9	0.9	""
DB-1. 0	1.0	""
DB-1. 1	1.1	""
DB-1. 2	1.2	""

유리 천공용 비트 별도 주문필요(SDS88용)


AC-D7·AC-D12용 어태치먼트(attachment) RSK-1 회전 숫돌 세트/ 내용: 회전 숫돌 10개 ●B-100으로부터 B-110의 7개와 MB63-20으로부터 MB65-20의 3개 합계 10개가 세트 되어 있습니다.

AC-D7·AC-D12용 어태치먼트(attachment) RSK-2 회전 커터 세트 / 내용: 회전 커터 10개 ●S-701으로부터 S-710까지 10개가 1세트로되어 있는 S-710은 프린트 기판의 회로 컷용으로서 특별 제작한 것입니다.

AC-D7·AC-D12용 어태치먼트(attachment) RSK-3 회전 숫돌＆회전 커터 세트 / 내용: 회전 숫돌 5 개+ 회전 커터 5 개 ●S-701, 702, 707, 709, 710의 5개와 B-100으로부터 B-104까지 5개 합계 10개가 1세트 되어 있습니다.

센터 펀치 불요 반월형형태 드릴바늘. 반월형 드릴바늘(drill bits) DB-0. 8 　0.8mm DB-1. 0 　1.0mm DB-1. 2 1.2mm

●기판 컷(절단)용품 핸드 커터(PCB hand cutter) PC-300 지주(높이) :245mm 레버핸들(길이 ) :550mm 절단 치수(최대) :350mm 테이블 사이즈: 444x210 mm 중량: 약 11kg ●특수강 칼날과 고급소재를 사용한, pcb전용 탁상 핸드커터입니다.

PC-205 지주(높이) :200mm 레버핸들(길이 ) :406mm 절단 치수(최대) :200mm 테이블 사이즈: 257X115 mm 중량: 약 3.8kg ●특수강 칼날과 고급소재를 사용한, pcb전용 탁상 핸드커터입니다.

●기판 컷(절단)용품 대형기판용 핸드 커터(PCB hand cutter) PC-650 지주(높이) :705mm 절단 치수(최대) :650mm Dimension: 750mm x500mm x800mm 중량: 약 60kg 절단방식 : 페달 누름 방식

현재까지 출시된 PCB커터중 최고의 제품으로 평가되는 제품입니다 가벼운 터치로 최고의 기능성과, 자동 잠금 안전장치부착으로 안전한 작업이 가능하며, PC-300은 안전누름 장치로 설계되어, 더욱 안전한작업이 가능 합니다. 칼날은 양면 사용 가능하여 일반 커터의 2배 수명이 됩니다. 기판 절단시 "버"가 발생하지 않으며 칼날의 무뎌짐 없이 글라스 에폭시기판 10,000회이상 절단작업 가능합니다. 절단가능 두께: 글래스 에폭시 1.6T이상, 폴리에스테르판 2.0T 이상, 연질 철판1.2T, 동판 1.0T, 알미늄판 1.0T 【별매】 PC-205/300용 날(blade) XXXXXXXXXXXXXXX

●프린트 기판 단자용 도금 용품 프린트 기판의 단자에 탁상 니켈 전해 도금 장치. 단자 도금기(PCB plating kit)　SM-255 외형 치수: 깊이 110×폭 290 ×높이 74mm 부속품: 온도계×1 개 &-92 양극봉×1 개&-92, 3 건전지×2 개 니켈 도금액(50cc)×2개 &-92 사전 처리제(50cc)×1개 ● 전문 도금기와같은 방식으로 탁상에서도 간단하게 전해 도금을 할 수 있습니다. 기판이 250 mm이내라면, 단면/양면기판의 경우 단자의 핀수에 관계없이, 약 5분 정도에 최고의 도금을 약속합니다.

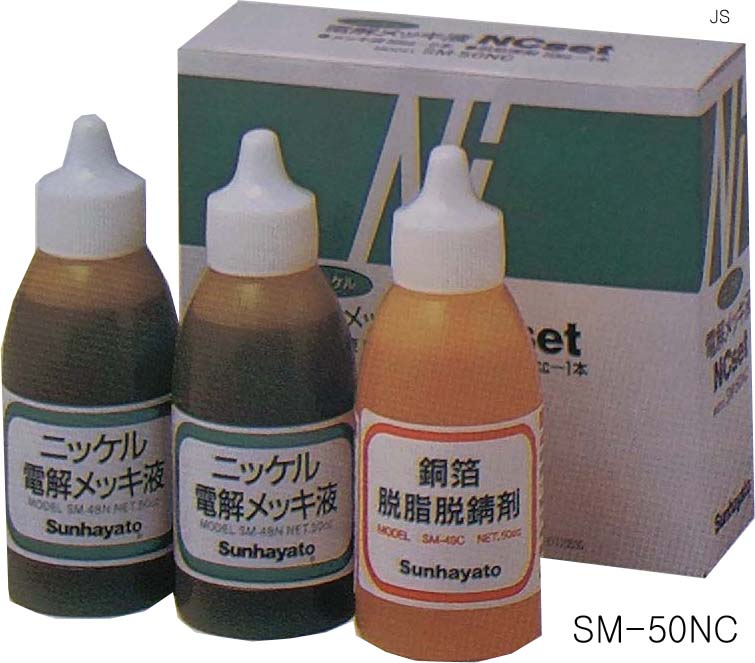

【별매】 SM-50NC 니켈 도금액(50cc)×2개 &-92 사전 처리제(50cc)×1개 양극봉 온도계
