에칭 용품(Etching equipments and consumables)


에어 기류로, 간단·효율적으로 에칭.
ES 30 탁상형 에칭기(etching system)



  • 부착된 세라믹 히터로 온도 제어 가능
  • 조의 내경 치수:폭 320×안길이 40×높이 380mm
  • 조의 전모량:약 4,000cc
  • 에칭 가능한 기판 치수:200×300mm
  • 에어 펌프:AC100V 50/60Hz 3.5w
  • 세라믹 히터:AC100V 200W
  • 용도: 실험실 , 연구실 ,대학교 실습용으로 적합
  • 40C 정도의 에칭용액에서 2-3분 소요





    ES 10 소형 탁상형 에칭기(etching system)
  • 조의 내경 치수:폭 200×안길이 30×높이 24.7. 5mm
  • 조의 용량:약 1,400cc
  • 에칭 가능한 기판 치수:150×200mm
  • 에어 펌프:AC100V 50/60Hz 2.5W


    ●소량의 에칭액으로, 효율적으로 에칭 할 수 있도록 설계되어 있습니다.
    에어 기류식으로 자동적으로 에칭액을 교반하여,짧은 시간에 정밀하게
    에칭 가능 합니다.
    ●양면 기판의 동시 에칭은 물론, 소량에칭에도 적합합니다.
    에칭액을 항상 최적인 온도로 유지하는 세라믹 히터(부속품)를 사용하면 , 언제라도
    정밀한 에칭을 약속 합니다.

    용도: 소형 실험실 ,학교 실습용으로 적합

    JS 30 에칭기 세트 :에칭기 ,에칭액 5리터, 현상 스프레이 2통,대나무 집게,현상용 트레이,레지스트펜 1개,




    현상액·에칭액을 언제나 최적의온도로유지!!
    세라믹 히터(ceramic heater), KTS-130




    작은 기판의 소량 에칭작업에 신속하고, 정밀한 마무리.


    샤워시스템&컨베이어 배송방식으로, 고품질의 기판을 신속하게 에칭 및 후가공할수 있는 반자동 고성능 에칭 머신.
    고성능 중형 에칭기, ES 600
    ●소량의 액량으로 양면을 신속처리 할 수 있고
    ●샤워&컨베이어 배송 방식의 고성능·반자동 중형 에칭기입니다.
    ●최대폭 330 mm까지의 기판을 연속 2분 마다 신속처리 가능.
    ●폭 780×안길이 520×높이 600 mm의 공간만 있으면,
    어디라도 설치할 수 있는 컴팩트 설계.
    ●용액의 출납이나 청소 등을 간단하게 처리할 수 있는 편리 설계.
    용도: 소규모의 PCB생산 공장이나 벤처기업 /연구소/ 실험실용으로 최상의 선택

    모델 명

    ES 600 사양

    처리 공정

    투입→에칭→린스

    처리 가능기판 최대폭

    330mm

    처리 가능 최소 길이

    160mm

    배송 방식

    연비 롤러(피치 75 mm)

    컨베이어 스피드

    Max. 0.3m/min 무단변속

    chamber 길이

    400 mm(sprayer 유효장 260 mm)

    최대 액량

    20L(20,000cc)

    노즐 헤더

    상하 각 3개

    sprayer 노즐

    플랫 노즐 상하 각 9

    sprayer 압력

    Max. 0.3kg/cm2

    히터

    경질 유리관 투 입히터 200W 2개

    온도 조절

    자동 온도조절 장치(히터 내장)

    세면조 액량

    4.5L

    조임

    롤러(투입구, 배출구 모두 상하 각 1개)

    본체 재료

    경질 PVC(표준색 아이보리)

    안전 장치

    위덮개 이중구조 /누전 브레이커

    외형 치수

    폭 780×안길이 520×높이 600mm

    전원

    2P 100V 0.8kVA

    중량

    55kg

    에칭 시간

    에칭 액의 온도 40℃으로 약 2분






    ........가고성능 중소형 에칭기 JS-SE


    ●가격대비 최고의 성능

    소량의 액량으로 양면을 신속처리 할 수 있고:5liter
    ●샤워 스프레이 방식의 고성능 중형 에칭기입니다.
    ●최대폭 260 x 310mm 까지의 기판을 90초 마다 신속처리 가능.
    ●디지털 온도 제어 :~50C
    ●디지털 타이머: 999초 까지 현상 시간 설정
    ●어디라도 설치할 수 있는 컴팩트 설계.H 660, W 450, D 350 mm
    ●용액의 출납이나 청소 등을 간단하게 처리할 수 있는 편리 설계.

    용도: 소규모의 PCB생산 공장이나 벤처기업 /연구소/ 실험실용으로 최상의 선택

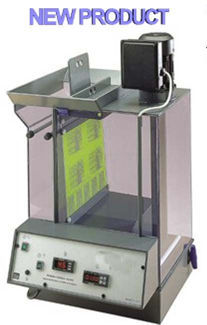

    고성능 중소형 에칭기 JS-60S


    스프레이 에칭,현상기 JS-60S, 단면형
    ●디지털 온도 제어,세라믹 히터 :~50C
    ●디지털 타이머: 999초 까지 현상 시간 설정
    ●노즐 스프레이 압력: 0.8Kg/Cm2, 압력 조절 가능
    ●고해상도 현상 작업 가능
    ●소량의 액량으로 신속처리 가능:20liter
    ●드레인 밸브
    ●현상 가능한 기판 치수:200×300mm
    ●수평 왕복 스프레이 방식 Tray
    ●케미칼 펌프
    ●용도: 양산용, 실험실 , 연구실 ,대학교 실습용으로 적합
    ●내산성 재질: PVC, PFA, PVDF 등

    고성능 중형 에칭기 JS-DC300

    Conveyered transporting type

    -에칭폭 :300mm
    -온도조절 히터 및 디지털 타이머 :~50C, 999sec
    -에칭 가능 폭 : 300mm
    -Spray Pressure :0.5~0.8Kg/Cm2,
    -Conveyer Speed : Max. 0.3m/min ,속도조절 가능
    -Tank Capacity :20리터
    -노즐 4열 x 3head :노즐압 조절 가능
    -Form 에칭방식 의 4-5배 Speed

    - 단면, 양면 PCB를 etching 가능

    외형 치수:
    -Height : 90 cm
    -Width : 120 cm
    -Depth : 100 cm
    -Weight : 80 kg
    소비 전력: 2.2 kVA - 220 V

    투명한 PVC 커버를 통해 에칭과정 모니터링 가능.

    -용액의 배출이나 청소 등을 간단하게 처리할 수 있는 편리 설계.

    -용도: 소규모의 PCB생산 공장이나 벤처기업 /연구소/ 실험실용으로 최상의 선택

    -conveyer

    -Ceramic Heater 사용
